Dolby Atmos no Home Theater: Como Instalar e Posicionar as Caixas Corretamente

Entenda de onde vem o Dolby Atmos, onde assistir nos cinemas do Brasil, o que significam números como 5.1.2 e 7.1.4 e por que a análise técnica da sua sala vem antes de qualquer compra.

Se você quer saber como montar um home theater com Dolby Atmos, a resposta curta é esta: Você precisa de um receiver (AVR) ou processador (pré-amp) de áudio compatível, caixas no nível dos ouvidos, caixas para o som vir de cima (de teto ou Atmos Enabled) e cuidado com posicionamento e calibração. O resto é detalhe, e é nele que a diferença entre “legal” e “uau” aparece.

Eu trabalho com home theater há mais de 12 anos, e a dúvida que mais escuto é: “Preciso trocar todas as minhas caixas?”. Quase sempre, não. Mas existe uma pergunta que vem antes dela e que quase ninguém faz: “Minha sala comporta um Dolby Atmos?”. Vou mostrar por que essa resposta precisa vir de uma análise técnica. Vamos por partes.

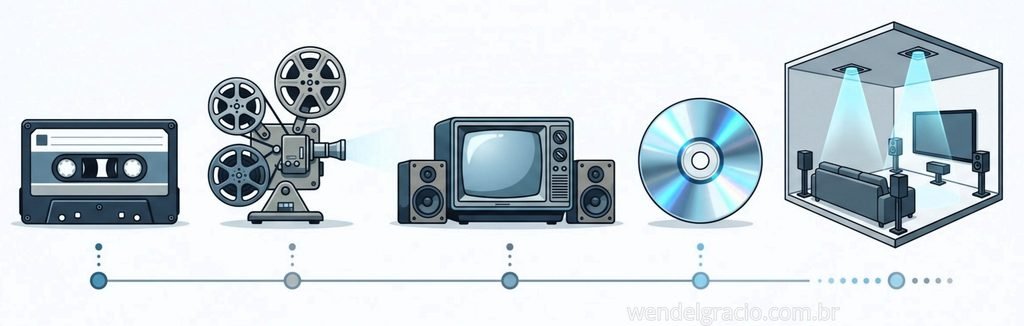

Afinal, quem é a Dolby? Uma história de som (e de chiado)

Se você já viu aquele logotipo com dois “D” espelhados no começo de um filme, ele é da Dolby Laboratories.

A empresa foi fundada em 1965, em Londres, por Ray Dolby, um engenheiro americano. O primeiro problema que ele resolveu não tinha nada a ver com cinema: Era o chiado. Quem viveu a época das fitas cassete sabe do que eu estou falando, aquele “shhhh” de fundo em qualquer gravação. A primeira tecnologia da Dolby reduzia esse ruído, primeiro em estúdios profissionais e depois nos toca-fitas de casa. Muita gente conheceu a marca por aquele botãozinho “Dolby NR” do aparelho de som.

De lá para cá, a empresa levou a mesma ideia (som melhor, mais limpo e mais envolvente) para outros lugares:

Uma curiosidade: A Dolby não fabrica a maioria dos aparelhos que você compra. Ela desenvolve a tecnologia e licencia para as fabricantes de TVs, receivers, caixas, celulares e consoles. Por isso o selo Dolby aparece em tanta coisa diferente, de uma soundbar a um smartphone.

Ou seja: o Atmos não surgiu do nada. Ele é a evolução de mais de meio século tentando resolver a mesma pergunta: “Como fazer o som chegar mais perto do que o artista imaginou?”. Com o Atmos, a resposta ganhou um andar a mais, o teto da sala.

O que é o Dolby Atmos e por que ele muda tudo?

O som tradicional trabalha com canais: o filme é mixado para 5.1 ou 7.1, e cada canal vai para uma caixa. O Dolby Atmos trabalha com objetos de áudio. O som não está “amarrado” a uma caixa específica. O sistema calcula onde aquele efeito deve estar no espaço e usa as caixas que você tem para reproduzi-lo.

Na prática, o helicóptero passa por cima da sua cabeça, a chuva cai do alto e o ambiente ganha uma dimensão que o 5.1 clássico não alcança: A Altura.

E o melhor: O sistema se adapta ao que você tem. Segundo a Dolby, ele funciona desde configurações com cinco caixas no chão e duas para o som de cima até sistemas com 24 caixas no nível do chão e 10 no teto. A especificação chega a prever até 34 posições de caixas no total.

E no cinema? Poucas salas têm Dolby Atmos, e nem sempre o ingresso avisa

Como o Atmos nasceu nas telonas, muita gente imagina que todo cinema moderno já tem esse som. Não tem. Pelo contrário: Entre as milhares de salas do país, pouquíssimas contam com o sistema Dolby Atmos. Para você ter noção da escala, o Brasil terminou 2025 com 3.544 salas em funcionamento, o maior número da série histórica da Ancine.

O motivo é simples: Sala de cinema com Atmos exige projeto específico, caixas no teto, mais canais de áudio e processadores próprios. O Cine Araújo, por exemplo, explica que um cinema convencional trabalha com sete canais de som e um subwoofer, enquanto o Atmos usa até 36 canais, com caixas instaladas no teto. Ou seja, não é só trocar um aparelho: A sala inteira é pensada em torno do som.

Onde encontrar salas de Cinema com Dolby Atmos, no Brasil

Reuni o que está confirmado em fontes recentes. A lista não é completa e cresce a cada ano:

Lista atualizada em outubro de 2026.

Importante: Salas de cinema mudam de tecnologia, fecham, reabrem e são reformadas. Antes de comprar o ingresso, confira no site ou no app do cinema se a Sessão Específica é em Dolby Atmos. Algumas redes só colocam o filme em Atmos em determinadas janelas da semana.

O que isso tem a ver com o seu home theater?

Tudo. O Cinema é uma sala projetada para o som: Altura do teto, distribuição das caixas, tratamento acústico e calibração entram no projeto desde o primeiro desenho. E por isso a experiência é tão marcante.

Em casa, a ideia é a mesma, em escala menor (Claro). Para chegar perto da sensação de cinema, a sua sala também precisa ser avaliada com critério técnico antes de qualquer compra, e é disso que vamos falar mais adiante.

Decifrando os números: 5.1.2, 7.1.4, 9.1.6

Aqui está a pegadinha que assusta quem está começando. O nome segue a nomenclatura tradicional, com um terceiro número no fim.

Então, quando você vê 7.1.4, leia: cinco caixas no nível do ouvido, um subwoofer e quatro caixas para o som vir de cima. Quanto mais caixas de altura, mais precisa fica a movimentação dos objetos sobre você.

O que você precisa para montar um sistema Dolby Atmos

A lista é enxuta:

1. Fonte de conteúdo Atmos: Blu-ray (Player compatível com a especificação), Streaming (Verificar se o seu plano é compatível com áudio Dolby Atmos), PC via HDMI ou TV por assinatura quando disponível na sua região.
2. AVR ou Processador de áudio compatível com Dolby Atmos.
3. Caixas no nível do ouvinte.
4. Caixas de altura: De teto ou Atmos Enabled.

Um detalhe que gera muita dor de cabeça: A decodificação e a renderização do Atmos são feitas inteiramente pelo receiver. Para o áudio chegar certo, a fonte precisa estar ligada ao AVR por HDMI e configurada para Saída de áudio em bitstream. Em players de Blu-ray, desative a opção de mixagem de áudio secundário. Se o Atmos não aparece, comece por aí antes de culpar o aparelho.

Caixas no nível do ouvido

A boa notícia: A maioria das caixas que você já tem funciona. Torres, caixas de prateleira, de parede ou embutidas: qualquer uma capaz de reproduzir um pan estéreo com precisão serve para objetos.

O posicionamento segue a recomendação da União Internacional de Telecomunicações (ITU): ITU-R BS.775-4:

• As caixas frontais são a referência. Idealmente, todas ficam à mesma distância do ouvinte. Se não der, o receiver compensa com ajuste de distância (delay).
• Todas as caixas do nível do ouvinte na mesma altura, tipicamente 1,2 m, que é a altura do ouvido de uma pessoa sentada.
• As traseiras podem ficar mais altas se a sala exigir, como por exemplo, salas com múltiplas fileiras, permite-se elevar as surround de 60 a 90 cm acima do nível do ouvido para evitar que a linha de visão do som seja obstruída pela cabeça de outras pessoas ou pelos móveis.

Caixas de teto ou Atmos Enabled? A decisão que define seu projeto

Esta é a escolha mais importante do projeto. As duas entregam altura, mas com personalidades diferentes.

Um ponto interessante do guia: se o pé-direito for baixo ou as caixas precisarem ficar em estruturas próximas ao ouvinte, as caixas de teto podem chamar atenção demais. Você passa a ouvir cada caixa em vez de sentir um ambiente. Nesses casos, a Dolby considera as Atmos Enabled uma solução melhor.

Como posicionar as caixas de teto

• Altura do teto entre 2 e 3 vezes a altura das caixas do nível do ouvinte.
• Ângulo de elevação de 45° a partir do ouvinte, com margem de 30° a 55° (Referência em um layout 7.1.4).
• Separação lateral entre as caixas de teto de 0,5 a 0,7 da largura total do layout.
• Mantenha o conjunto centralizado sobre a área de audição, de frente para trás, mesmo que a tela esteja mais distante que os surrounds.
• Caixas com dispersão ampla (cerca de 45° de 100 Hz a 10 kHz) podem apontar direto para baixo. Caixas com dispersão estreita devem ser anguladas para o ouvinte.
• Escolha caixas com timbre próximo ao das principais, para o som não “mudar de sotaque” quando passa de uma caixa para outra.

Como posicionar as Atmos Enabled

Aqui a sala participa do projeto, porque o teto é o espelho do sistema:

• Teto plano (sem inclinação ou abóbada), de material refletivo (gesso, reboco, madeira dura).
• Altura do teto: de 2,3 a 4,3 m, com faixa ideal entre 2,3 e 3,66 m.
• Se houver forro acústico, a Dolby sugere trocar as placas no ponto de reflexão por material refletivo.
• Posicione as caixas à altura dos ouvidos ou um pouco acima, mas nunca acima de metade da altura da parede.
• Mantenha pelo menos 0,9 m de distância dos ouvintes, idealmente 1,5 m ou mais.
• Com módulos add-on (só o driver de disparo para cima), coloque-os sobre as caixas existentes ou a até 0,9 m delas.
• O driver deve apontar para o teto.
• Em um 5.1.4 com Atmos Enabled, as duas frontais ficam nas posições frontais. As outras duas ficam, de preferência, nas posições dos surrounds traseiros, ou nos surrounds, se for o jeito.

Se você só tem duas caixas Atmos Enabled, coloque-as nas posições frontais esquerda e direita.

Minha Opinião: Em apartamento, o gesso rebaixado liso costuma ser um ótimo “espelho” para Atmos Enabled. O problema aparece em tetos com sancas fundas, spots embutidos no ponto de reflexão ou revestimentos que absorvem som. E é exatamente aqui que muita gente erra: Compra a caixa antes de alguém qualificado olhar o teto.

Qual configuração escolher? Um guia rápido

Pelas configurações-padrão do guia, esta é a lógica que eu aplico:

Mas repare: Essa tabela mostra algumas possibilidades que existem, não o que cabe na sua sala. Quem responde isso é a próxima etapa.

Antes de comprar qualquer equipamento: A sua sala precisa ser analisada

Aqui está a parte que eu mais gostaria que todo leitor levasse daqui. Home Theater Dolby Atmos não é um produto de prateleira: É um projeto que se adapta ao ambiente. Duas salas com o mesmo tamanho podem pedir soluções completamente diferentes, porque o que decide o resultado não é só a metragem.

Um profissional especializado faz uma análise técnica do ambiente para responder uma pergunta simples: O que é possível, e o que é mais vantajoso, nesta sala? Ele observa pontos como:

O resultado dessa análise pode ser surpreendente. Em algumas salas, a melhor solução é um 5.1.4 com caixas de teto. Em outras, um 5.1.2 com Atmos Enabled, que dispensa obra. E existem casos em que o mais honesto é dizer: “Aqui, um bom 5.1 bem calibrado vai render muito mais do que um Atmos improvisado”. Saber dizer isso é parte do trabalho de quem entende do assunto.

Quando o melhor sistema não é o que o cliente pediu

Isso não é teoria, eu já vivi essa situação várias vezes. Mais de uma vez, atendi clientes que chegaram decididos: Queriam um sistema Dolby Atmos e pronto. Só que, depois de eu analisar a sala com critério técnico, a conclusão foi outra: Aquele ambiente, tecnicamente, não comportava um Atmos que entregasse o resultado esperado.

Conversei com eles com transparência, explicando o porquê e apresentando uma alternativa: Um bom sistema 5.1, bem projetado e bem calibrado para aquela sala. Confesso que nem sempre a primeira reação é de empolgação. Afinal, ninguém sonha em “ficar com menos”.

Mas aí vem a parte que mais me marca. Na primeira vez em que ligaram o sistema e ouviram o resultado dentro da própria sala, a surpresa foi enorme. O som estava limpo, envolvente, preciso, exatamente do jeito que o ambiente permitia render. Mais do que isso: Era um sistema que funcionava de verdade naquele espaço, em vez de um Atmos forçado que ficaria devendo (Ou uma “ilusão” que alguns “especialistas” vendem por aí – sem citar nomes, claro).

A lição que eu tiro disso é simples: O melhor sistema não é o que tem mais caixas, é o que foi pensado para a sua sala. É por isso que a análise vem antes da compra. Investir no projeto certo faz você aproveitar muito mais do que investir no equipamento “mais completo” sem saber se ele cabe no ambiente.

Conexão no receiver: Onde muita instalação dá errado

Alguns pontos que eu vejo errados em campo:

• Terminais de altura: A maioria dos AVRs Atmos tem saídas marcadas como HEIGHT. Em alguns, você define no menu quais terminais serão de altura.
• Caixas Atmos Enabled integradas têm dois pares de bornes: um para o driver frontal e outro para o de altura. Cada par vai ligado com seu próprio cabo na saída correspondente do receiver. Nunca faça ponte entre os bornes de altura e os principais: o áudio de altura não será reproduzido corretamente.
• Configuração no menu ou com microfone: É nela que o AVR descobre quais caixas existem e onde estão. Se pular essa etapa, os objetos ficam mal posicionados.
• Gerenciamento de graves (bass management): Caixas Atmos Enabled geralmente não são full range. Ajuste os cortes de acordo com a capacidade de cada caixa do sistema.

Calibração do Áudio: O passo que separa um sistema bom de um sistema afinado

A calibração automática do receiver resolve bastante coisa, mas a Dolby faz ressalvas importantes:

• Distâncias: Para Atmos Enabled, o cálculo precisa considerar o trajeto caixa → teto → ouvinte. A calibração automática pode errar aqui. Confira no menu.
• Níveis: Cada caixa full range deve ser calibrada para o mesmo nível de pressão sonora ponderado em C, entre 79 e 82 dB SPL(C) no ponto central de audição, conforme o tamanho da sala, com ruído rosa a -20 dBFS (RMS). O mesmo vale para o subwoofer.
• Conferência manual: Verifique à mão os níveis do subwoofer e das caixas Atmos Enabled, porque alguns sistemas erram nelas.
• Ouvido treinado: A Dolby recomenda combinar a varredura manual com escuta cuidadosa, de preferência feita por quem tem experiência.

Eu sempre prefiro dedicar alguns minutos (ou horas) a mais para realizar alguns ajustes finos, após a calibragem automática do sistema.

E se o conteúdo não for Atmos? O upmixer resolve

Nem todo filme ou série vem em Atmos. Para isso existe o Dolby Surround Upmixer (existente apenas em alguns modelos de receiver e processadores de áudio), que expande de forma virtual o conteúdo estéreo, 5.1 e 7.1 para todas as caixas do sistema, inclusive as de altura. Ele preserva a mixagem original, usando as caixas de altura para dar atmosfera e sensação de ambiente.

Por que contratar uma empresa especializada faz toda a diferença

Depois de tudo o que vimos, dá para perceber que Dolby Atmos não é “ligar caixas no receiver e pronto”. Pense na quantidade de variáveis que se cruzam:

• A sala: Pé-direito, tipo de teto, materiais, tratamento acústico e a posição do sofá.
• O sistema: Quantidade de canais do receiver, saídas de altura, potência e compatibilidade entre as caixas.
• A obra: Passagem de cabos, pontos de fixação, rebaixos de gesso e acabamento.
• O ajuste fino: Distâncias, níveis, gerenciamento de graves e calibração manual.

Sem contar a infinidade de fabricantes e modelos de receivers e caixas acústicas disponíveis no mercado.

O próprio guia da Dolby diz que as configurações são ilustrativas e que a instalação de caixas no teto deve ser feita por profissionais com experiência. Isso não é detalhe de rodapé. É um recado.

O que uma empresa especializada entrega na prática

Minha opinião, de quem vive isso no dia a dia

Já vi muito projeto bom perder desempenho por pequenos detalhes: Terminal de altura ligado em ponte, caixa Atmos Enabled apontada para um forro que absorve o som, distância errada no menu do receiver. O equipamento estava lá e era bom, mas o sistema entregava metade do que podia.

O investimento no equipamento é alto, mas o resultado depende do projeto e da execução. Um sistema simples, bem projetado e calibrado soa melhor do que um sistema caro montado no improviso. Contar com quem faz isso todos os dias é o que permite extrair o máximo do que você comprou, desde a primeira sessão de cinema até os upgrades futuros.

E há um ganho que pouca gente considera: o Suporte pós-instalação. Sistemas de áudio e vídeo evoluem, o receiver recebe atualização, você quer adicionar duas caixas de altura daqui a um ano. Ter uma empresa que conhece o seu projeto torna tudo isso mais simples e seguro.

Um último aviso honesto: O documento da Dolby que usei como base é de dezembro de 2018. Os princípios de posicionamento continuam sendo a referência, mas receivers e caixas evoluíram bastante. Sempre confira o manual do fabricante do seu equipamento.

Quer montar seu sistema com segurança? Eu posso ajudar

Se você chegou até aqui, já percebeu que o caminho para um bom Dolby Atmos começa antes da primeira caixa: Na análise técnica da sua sala e na definição do sistema certo para ela. É exatamente nessa fase que eu atuo.

Na minha Consultoria Personalizada, uso mais de 12 anos de experiência com automação, áudio, vídeo e home theater para ajudar você a investir com segurança e aproveitar mais o seu sistema. Eu cuido de:

• Definir o sistema ideal para a sua sala, o seu uso e o seu perfil: configuração (5.1.2, 5.1.4, 7.1.4…), tipo de caixas de altura, receiver e demais componentes.
• Avaliar o ambiente: Teto, pé-direito, posição de sofá e tela, e o que precisa ser previsto antes da obra.
• Indicar uma empresa especializada para a compra dos equipamentos e a execução do projeto, com instalação, calibração e suporte.

O resultado é um projeto pensado desde o começo, sem retrabalho e sem a sensação de que “poderia ter soado melhor”.
